L'extrusion en aluminium est un processus de fabrication polyvalent et largement utilisé qui produit des profils avec des rapports de force / poids exceptionnels. L'un des facteurs les plus critiques de la conception de structures et de composants utilisant des extrusions en aluminium est de comprendre leur capacité de charge.
Avant de plonger dans la capacité de charge, il est essentiel de comprendre ce qu'est l'extrusion d'aluminium et comment il est produit. L'extrusion en aluminium est un processus où les billettes en aluminium chauffées sont forcées à travers une matrice pour créer des profils avec des formes transversales spécifiques. Ce processus permet la création de formes complexes avec des propriétés cohérentes sur leur longueur.
Les profils résultants peuvent être utilisés dans un large éventail d'applications, de la construction et de l'automobile aux biens aérospatiaux et de consommation. La polyvalence des extrusions en aluminium réside dans leur capacité à être conçue pour des exigences de charge spécifiques tout en maintenant une structure légère.
Facteurs affectant la capacité de charge d'extrusion en aluminium
Plusieurs facteurs influencent la capacité de charge des extrusions en aluminium:
1. Composition en alliage: différents alliages d'aluminium ont des forces variables. Les alliages d'extrusion communs comme 6061 et 6063 offrent un bon équilibre entre force et extrudabilité.
2. Conception de profil: la forme transversale de l'extrusion a un impact significatif sur sa capacité de charge. Les faisceaux en I, par exemple, sont conçus pour résister à la flexion, tandis que les profils tubulaires offrent une bonne résistance en torsion.
3. Épaisseur de paroi: les parois plus épais entraînent généralement des capacités de charge plus élevées mais augmentent également le poids et le coût.
4. Traitement thermique: Les traitements thermiques post-extrusion peuvent améliorer les propriétés mécaniques de l'aluminium, améliorant sa résistance et sa capacité de charge.
5. Longueur et support: La portée entre les supports et le type de support (par exemple, fixe ou simplement prise en charge) affecte la charge maximale qu'une extrusion peut supporter.

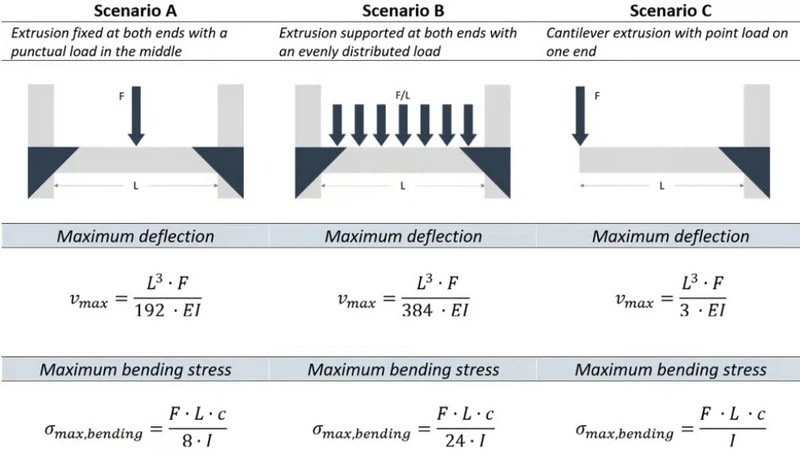

Calcul de la capacité de charge d'extrusion en aluminium
La détermination de la capacité de charge exacte d'une extrusion d'aluminium implique des calculs complexes qui tiennent compte de divers facteurs. Cependant, une approche simplifiée peut nous donner une idée générale:
1. Calcul des contraintes de flexion:
σ = M / Z
Où:
σ=Stress de flexion
M=Moment de flexion
Z=module de section
2. Calcul de déviation:
δ = (P * L⊃3;) / (48 * E * I)
Où:
Δ=Déflexion
P=charge appliquée
L=Longueur du faisceau
E=module d'élasticité
I=Moment d'inertie
Il est important de noter que ces calculs fournissent des valeurs théoriques. En pratique, des facteurs de sécurité doivent être appliqués et des tests réels sont souvent nécessaires pour valider les conceptions.
Maximiser la capacité de charge dans la conception d'extrusion en aluminium
Pour optimiser la capacité de charge des extrusions en aluminium, considérez les stratégies suivantes:
1. Choisissez le bon alliage: sélectionnez un alliage d'aluminium qui offre la meilleure combinaison de force et d'extrudiabilité pour votre application.
2. Optimiser la conception du profil: utilisez une analyse par éléments finis (FEA) pour concevoir des profils qui distribuent efficacement les charges et minimiser les concentrations de contraintes.
3. Incorporez des renforts: ajoutez des toiles internes ou des côtes pour augmenter le moment d'inertie sans augmenter considérablement le poids.
4. Considérons les solutions composites: dans certains cas, la combinaison d'extrusions d'aluminium avec d'autres matériaux comme la fibre de carbone peut augmenter considérablement la capacité de charge.
5. Utiliser le traitement thermique: les traitements thermiques post-extrusion peuvent améliorer considérablement les propriétés mécaniques de l'aluminium.
Applications réelles et exemples de capacité de chargement
Explorons certaines applications courantes des extrusions en aluminium et leurs capacités de charge typiques:
1. Françage structurel: En construction, les extrusions en aluminium de 4 "x 4" peuvent souvent prendre en charge des charges de plusieurs milliers de livres, selon la durée et la configuration.
2. Systèmes de convoyeur: les cadres de convoyeur d'extrusion en aluminium peuvent généralement gérer des charges distribuées de 100 à 200 lb par pied linéaire.
3. Montage du panneau solaire: les rails en aluminium pour les panneaux solaires sont conçus pour soutenir le poids des panneaux plus les charges de vent et de neige, dépassant souvent 50 livres par pied carré.
4. Composants automobiles: les extrusions en aluminium dans les cadres de voiture peuvent résister aux forces de crash de plusieurs tonnes tout en maintenant la sécurité des passagers.
5. Structures aérospatiales: Dans les avions, les extrusions en aluminium sont utilisées dans les longerons des ailes qui peuvent gérer des charges de dizaines de milliers de livres pendant le vol.
